Realisierung zweier Stahl-Verbindungsbrücken in einer modernen Wohnanlage
Die Verbindung zweier Gebäudeteile durch vollständig gefertigte Stahlbrücken gehört zu den konstruktiv anspruchsvolleren Aufgaben im Metallbau. Für ein Neubauprojekt in Deutschland durften wir zwei maßgefertigte Verbindungsbrücken inklusive Geländersystem herstellen und montieren. Die Ausführung erfolgte unter laufender Baustellenkoordination mit dem Generalunternehmer, Statikbüro und Kranunternehmen.
Ausgangssituation und Anforderungen
Der Bauherr benötigte eine Lösung, die:
- beide Gebäude funktional miteinander verbindet,
- hohe Nutzlasten im täglichen Betrieb sicher trägt,
- optisch zu einer modernen Wohnarchitektur passt,
- präzise und störungsfrei montiert werden kann,
- die geltenden Normen hinsichtlich Geländer, Trittflächen und Lastabtragung erfüllt.
Hinzu kam eine bauliche Besonderheit: Die Montageplätze waren durch enge Zufahrten und umliegende Bauabschnitte eingeschränkt. Die Elemente mussten daher in einem exakt festgelegten Winkel per Kran eingebracht werden, damit sie ohne Nacharbeiten auf die vorbereiteten Stahlplatten aufgesetzt werden konnten.
Technische Vorbereitung
Die Planungsphase umfasste:
- Abstimmung der Anschlussdetails mit dem Statiker,
- Definition der Trägerprofile für Haupt- und Nebenträger,
- Ausarbeitung der Geländersegmente gemäß Sicherheitsvorgaben,
- Berücksichtigung der endgültigen Beschichtung und Witterungsbeständigkeit,
- Kontrolle der Toleranzen für die spätere Kranmontage.
Unser Ziel war, die Brückenelemente so vorzubereiten, dass sie auf der Baustelle nur eingehoben und verschraubt werden müssen – ohne zeitintensive Anpassungen.
Stahl Verbindungsbrücke Montage
In unserer Produktion entstanden die Brücken als vollverschweißte Stahlkonstruktionen. Die Fertigung beinhaltete:
- Zuschnitt und Vorbereitung der Hauptträger,
- Ausrichtung aller Anschlussflächen,
- werkseitige Vormontage der Geländer,
- Beschichtung für den dauerhaften Außeneinsatz,
- Qualitätssicherung nach internen Prüfkatalogen.

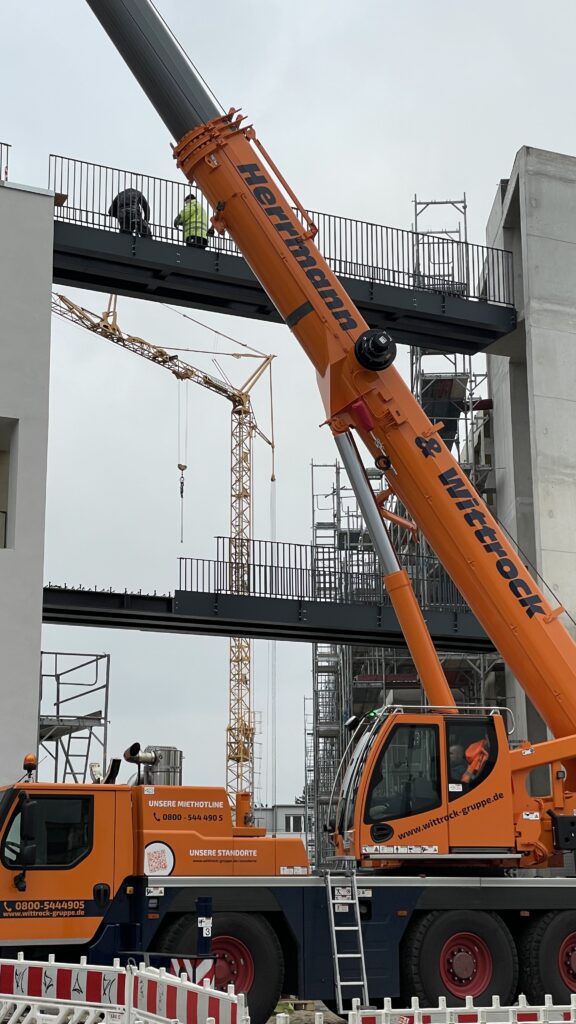

Durchführung der Montage
Am Montagetag wurden beide Brücken in definierten Hebepunkten angeschlagen und nacheinander eingebracht. Die Arbeiten erfolgten in Abstimmung mit:
- Kranführer,
- Bauleitung,
- Sicherheitskoordination,
- unserem eigenen Montageteam.
Die Brücken wurden kontrolliert abgesenkt, auf den vorbereiteten Stahlplatten positioniert und anschließend verschraubt. Abschließend erfolgte die Feinjustierung, die Geländerkontrolle sowie die Überprüfung der Befestigungspunkte.
Bedeutung des Projekts für zukünftige Bauherren
Für viele Auftraggeber – insbesondere Generalunternehmer, Wohnungsbaugesellschaften und Architekturbüros – sind solche Referenzen entscheidend. Sie zeigen, dass wir nicht nur Zaunanlagen oder Geländer liefern, sondern auch komplexe Stahlkonstruktionen im großen Maßstab herstellen und montieren können.
Weitere abgeschlossene Projekte finden Sie hier:
Für Planer und Investoren, die technische Details oder Hintergrundwissen suchen, empfehlen wir unseren Fachblog:
Die Kategorie „Lamellenzaun“ wird durch diesen Artikel gestützt, nicht dupliziert – hier geht es ausschließlich um Konstruktionsbau und realisierte Projekte.
Produktkategorie einsehen:
Verbindungsbrücke vom Hersteller
Mit der Realisierung dieser beiden Stahl-Verbindungsbrücken konnten wir erneut zeigen, dass eine präzise technische Ausführung, zuverlässige Bauabläufe und passgenaue Fertigung zu unseren Kernkompetenzen gehören.
Für Neubauprojekte, Sonderkonstruktionen oder individuelle Stahlbaulösungen stehen wir deutschlandweit zur Verfügung.
